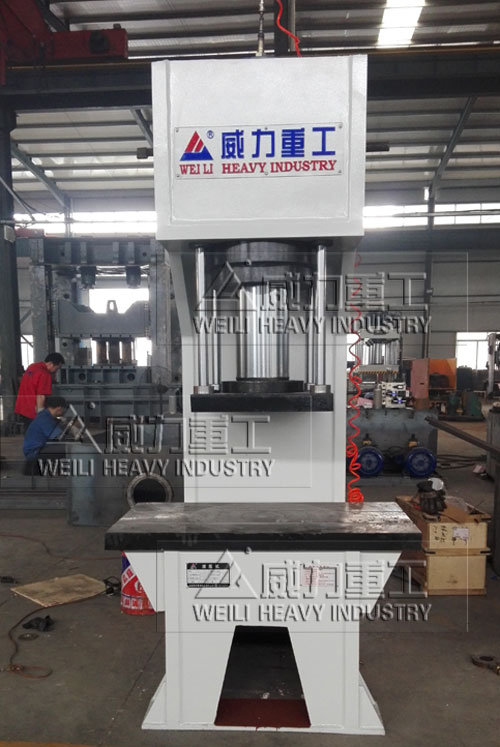

200噸單柱油壓機車間實物圖
200噸單臂油壓機結構及性能概述
1.1、機身為C型單臂式結構，采用全鋼板CO2焊接，焊接后通過回火時效處理，確保機身永不變形.，本機具有外型美觀，操作方便，可擴寬工作范圍，利用三面空間，加長液壓缸行程
※適用領域：主要適用于軸類零件，型材的校正和軸套類的零件的壓裝，板材零件的彎曲、壓印、套形，簡單零件的拉伸塑料制品，機床、內燃機、輕紡機械、軸類、軸承、洗衣機、汽車電機、空調電機、電器、軍工企業及三資企業裝配流水線等行業使用。
1.2、單臂油壓機的壓制缸噸位由一只活塞缸實現，缸體為優質鍛鋼，活塞桿表面經中頻淬火處理，硬度高，使用壽命長。油缸主要密封件采用優質密封圈，確保密封可靠。
1.3、200噸單臂油壓機的工作臺與滑塊上均有T形槽，便于用戶模具安裝。

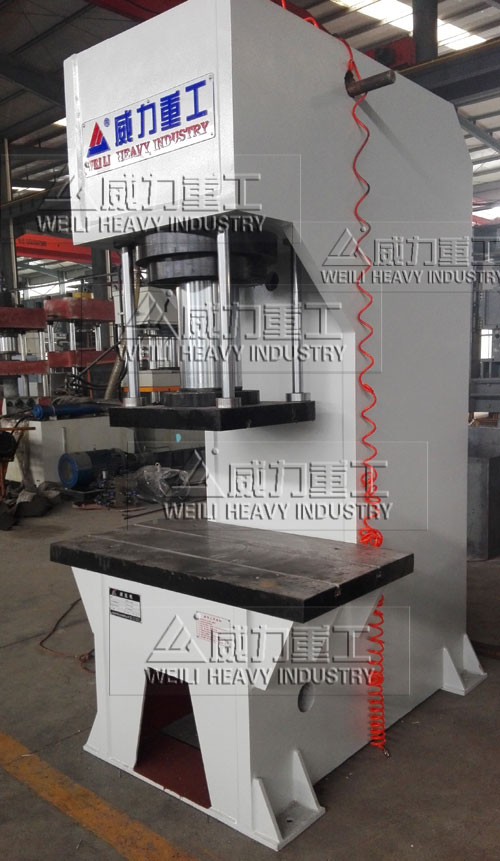

200噸單柱油壓機側視圖
200噸單臂液壓機的液壓系統
2.1、液壓系統裝置在液壓機的機身右側。
2.2、液壓系統采用插裝集成系統，動作靈敏，工作可靠，密封性能好。
2.3、液壓機泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱由鋼板焊接。油箱采用封閉式油箱，吸油區和回油區分開、油箱設有清洗窗口和放油塞，使清洗、換油方便。液壓機的油泵吸油口裝有直通式吸油濾油器，確保油的清潔度，保證了油泵和閥的使用壽命。
2.4、液壓系統密封可靠，不滲不漏。液壓機主要管路采用法蘭連接和抗震管夾。

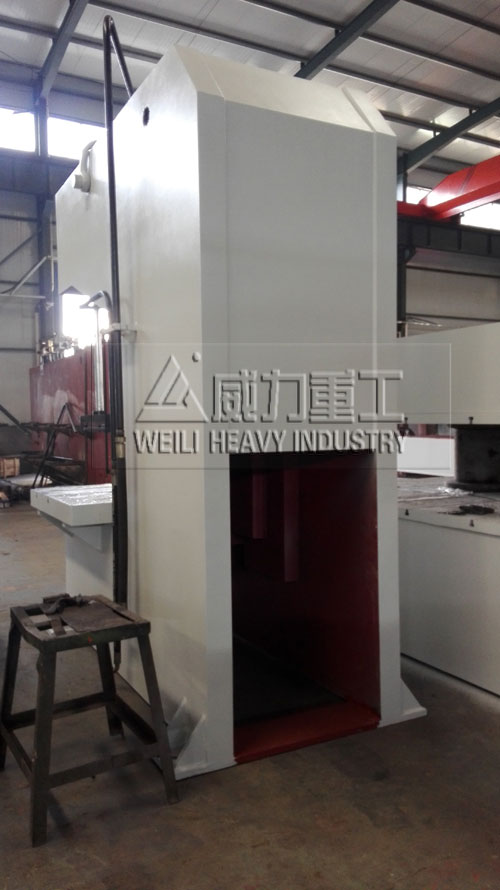

單柱油壓機液壓系統集成在機身內部
200噸單柱單臂油壓機的電氣控制系統
3.1、獨立的電氣柜，內裝空氣開關、繼電器等電器控制系統。
3.2、壓力機的各種報警信號，限位開關與壓機動作實現程序聯鎖。
3.3、液壓機設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

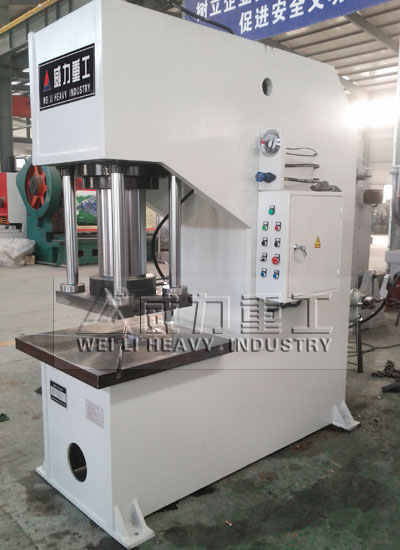

單柱油壓機電氣系統在機身左側
200噸單臂油壓機的操作方式
4.1、壓力機設有點動、半自動操作方式。
4.2、液壓機的滑塊行程有行程控制裝置調整。
4.3、操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急停”等按鈕。
200噸單柱油壓機的安全保護裝置
5.1、設置急停按鈕，按下急停按鈕，壓力機立即停電靜止。
5.2、滑塊在上、下限位處均設有限位開關。
5.3、在活塞式油缸下腔設置液壓支撐保險回路。
200噸單臂油壓機液壓機的設備工作環境
6.1、液壓機的電源：三相380v50HZ
6.2、工作環境溫度：0～40℃
200噸單臂油壓機技術參數

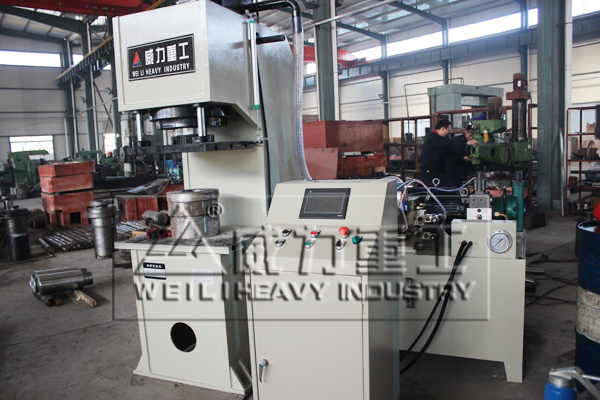

山東威力重工單柱油壓機車間
型號：YW41-200T;系統壓力：31.5Mpa;
工作臺有效面積：1200x640;工作壓力：25Mpa;
液壓缸最大行程：500mm;開口高度：800mm；
200噸單臂油壓機性能特點：
計算機優化結構設計，“C”型單臂式機身結構，機身采用Q235A優質鋼板焊接而成，剛性好，操作方便，經久耐用。
工作臺中間可設置頂出裝置，除頂出制品外，還可作為液壓墊用于金屬薄板浮動拉伸成型工藝。
液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了連接管路與泄漏點。
采用PLC控制，電氣系統結構緊湊，工作靈敏、可靠，維修方便，柔性好。
采用按鈕集中控制，具有調整、雙手單次循環二種操作方式。
通過操作面板選擇，不僅可實現定程、定壓兩種成形工藝，而且可實現頂出、不頂出（無墊）、浮動（有墊）三種工藝工作循環。
工作壓力、速度、行程范圍均可根據工藝需要在規定的范圍內進行調整。

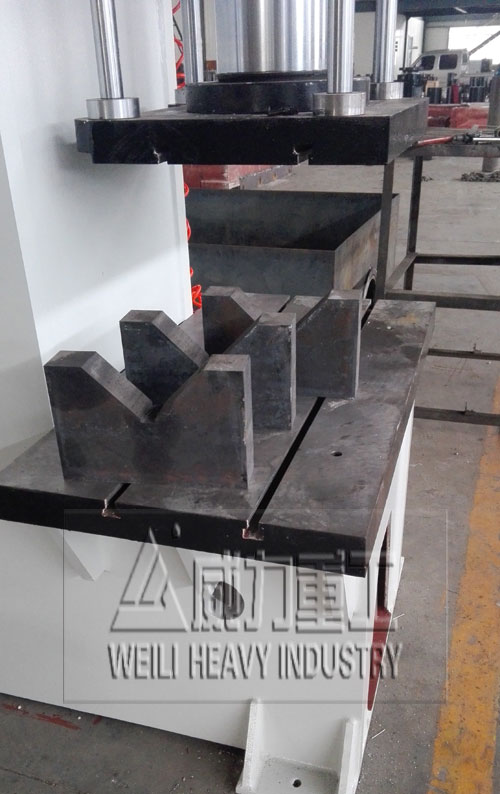

200噸單柱油壓機工作臺
200噸單臂油壓機定制說明：
1、客戶詢價（QQ:2335650247電話：183-0637-0829（微信號同手機））
2、依據客戶的要求或者提供的規格進行嚴格報價
3、議價定價
4、30%定金
5、約定交期進行生產，交期從定金到賬日起計算
6、包裝發貨。
7、貨物發前支付尾款，或者客戶到廠驗貨后支付
